EMF050

m²

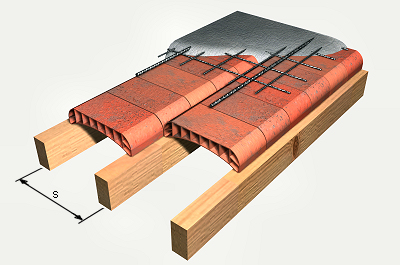

Laje de vigotas de madeira, com abobadilhas cerâmicas.

9.824,77$

Laje tradicional com uma distância entre eixos de 60 cm, de vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de secção e até 6 m de comprimento, classe resistente C18, protecção da madeira com classe de penetração NP2, trabalhada em oficina, travessas com abóbada cerâmica curva, 60x30x12 cm; aço A400 NR, quantidade 1,1 kg/m², e malha electrossoldada AR42 de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

1.423,51

56,94

mt50spa101

kg

Pregos de aço.

0,045

200,71

9,03

mt50spa081a

Ud

Escora metálica telescópica, até 3 m de altura.

0,013

2.064,23

26,83

mt07bce020a

Ud

Abóbada cerâmica curva, 60x30x12 cm, inclusive p/p de peças especiais, segundo EN 15037-3.

4,800

253,30

1.215,84

mt07mee018ha

m³

Madeira serrada de pinho silvestre (Pinus sylvestris) com acabamento polido, para vigota de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1, trabalhada em oficina.

0,063

55.288,18

3.483,16

mt07aco020o

Ud

Separador homologado para malha electrossoldada.

2,000

10,30

20,60

mt07aco040b

kg

Armadura elaborada em fábrica com aço em varões nervurados, A400 NR, diâmetros vários.

1,100

104,59

115,05

mt07ame020ddc

m²

Malha electrossoldada AR42 100x300 mm, com arames longitudinais de 4,2 mm de diâmetro e arames transversais de 4,2 mm de diâmetro, aço A500 EL.

1,100

193,45

212,80

mt10hes060fAEe

m³

Betão leve LC25/28 (XC1(P) D12; S2; Cl 0,4; D1,4), fabricado em central, segundo NP EN 206-1.

0,142

21.082,37

2.993,70

mo048

h

Oficial de 1ª montador de estrutura de madeira.

0,459

430,78

197,73

mo095

h

Ajudante de montador de estrutura de madeira.

0,459

272,14

124,91

mo042

h

Oficial de 1ª estruturista.

1,148

430,78

494,54

mo089

h

Ajudante de estruturista.

1,148

272,14

312,42

mo113

h

Operário não qualificado construção.

0,175

248,94

43,56

mo112

h

Operário especializado construção.

0,175

254,10

44,47

%

Meios auxiliares

2,000

9.351,58

187,03

%

Custos indirectos

3,000

9.538,61

286,16

Custo de manutenção decenal: 1.473,72$ nos primeiros 10 anos.

Total:

9.824,77

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 15037-3:2009+A1:2011

1.12.2011

1.12.2012

Produtos prefabricados em betão - Vigotas e blocos de cofragem para pavimentos - Parte 3: Abobadilhas em argila

UNIDADE DE OBRA EMF050: LAJE DE VIGOTAS DE MADEIRA, COM ABOBADILHAS CERÂMICAS.

CARACTERÍSTICAS TÉCNICAS

Execução de laje tradicional com uma separação entre eixos de 60 cm, composta por vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), acabamento polido, de 10x20 a 15x25 cm de secção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 segundo EN 338 e EN 1912 e protecção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno) segundo EN 351-1; travessa com abóbada cerâmica curva, 60x30x12 cm; aço A400 NR, quantidade de aço de 1,1 kg/m², e malha electrossoldada AR42 100x300 mm de aço A500 EL, em camada de compressão de 4 cm de espessura de betão leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) fabricado em central. Incluindo p/p de colocação e remoção de escoramento das vigotas, separadores, elementos de travamento de vigotas e vigas perimetrais de planta e aberturas.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de bordadura do perímetro, segundo documentação gráfica de Projecto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a actuação sobre o elemento de acções mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projecto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e pormenores do Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,539

0,490

17 04 05

Ferro e aço.

0,251

0,120

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

2,386

1,909

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,462

0,308

Resíduos gerados:

3,638

2,826

17 02 03

Plástico.

0,032

0,053

17 02 01

Madeira.

0,504

0,458

Embalagens:

0,536

0,512

Total resíduos:

4,174

3,338
