ASD020

Ud

Poço drenante, de betão.

52.721,86$

Poço drenante de elementos pré-fabricados de betão simples, de 1,00 m de diâmetro, altura 1,5 m, com dispositivos de cobrimento e fecho, instalado em passeios, zonas pedonais ou estacionamentos comunitários.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt10haf020jElla

m³

Betão C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2), fabricado em central, segundo NP EN 206-1.

0,450

15.220,51

6.849,23

mt07ame020llc

m²

Malha electrossoldada AR82 100x300 mm, com arames longitudinais de 8,2 mm de diâmetro e arames transversais de 6,5 mm de diâmetro, aço A500 EL.

1,750

616,83

1.079,45

mt46phm010b

Ud

Manilha pré-fabricada de betão simples, para câmara, união rígida macho-fêmea com junta de borracha, segundo EN 1917, de 100 cm de diâmetro interior e 50 cm de altura, resistência à compressão maior que 250 kg/cm².

1,000

6.059,40

6.059,40

mt46phm020b

Ud

Cone assimétrico para bocal de câmara, pré-fabricado de betão simples, união rígida macho-fêmea com junta de borracha, segundo EN 1917, de 100 a 60 cm de diâmetro interior e 60 cm de altura, resistência à compressão maior que 250 kg/cm².

1,000

8.558,78

8.558,78

mt46tpr010a

Ud

Tampa circular e aro de ferro fundido dúctil de 660 mm de diâmetro exterior e 40 mm de altura, passagem livre de 550 mm, para câmara, classe B-125 segundo NP EN 124. Tampa revestida com tinta betuminosa e aro sem fecho nem junta.

1,000

7.193,53

7.193,53

mt46phm050

Ud

Degrau de polipropileno enformado em U, para câmara, de 330x160 mm, secção transversal de D=25 mm, segundo EN 1917.

4,000

711,70

2.846,80

mt10hmf020Ba

m³

Betão simples C16/20 (X0(P); D25; S2; Cl 1,0), fabricado em central, segundo NP EN 206-1.

1,350

11.088,14

14.968,99

mt46phm060

m

Junta expansiva de estrutura maciça, segundo NP EN 681-1.

1,000

491,30

491,30

mq04cag010a

h

Camião com grua de carga máxima 6 t.

0,230

4.154,80

955,60

mo020

h

Oficial de 1ª construção.

4,926

414,41

2.041,38

mo113

h

Operário não qualificado construção.

2,560

251,42

643,64

%

Custos directos complementares

2,000

51.688,10

1.033,76

Custo de manutenção decenal: 2.636,09$ nos primeiros 10 anos.

Total:

52.721,86

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 681-1:1996

1.1.2003

1.1.2009

4

Vedantes elastoméricos — Requisitos dos materiais para vedantes para juntas de tubos utilizados em aplicações de água e drenagem — Parte 1: Borrac ha vulcanizada

EN 681-1:1996/A3:2005

1.1.2008

1.1.2009

EN 681-1:1996/A1:1998

1.1.2003

1.1.2004

EN 681-1:1996/A2:2002

1.1.2003

1.1.2004

UNIDADE DE OBRA ASD020: POÇO DRENANTE, DE BETÃO.

CARACTERÍSTICAS TÉCNICAS

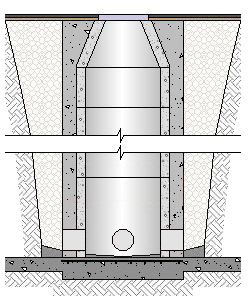

Fornecimento e montagem de poço drenante composto por elementos pré-fabricados de betão simples, de 1,00 m de diâmetro interior e de 1,5 m de altura útil interior, formado por: base de 25 cm de espessura de betão C35/45 (XC4(P) + XA2(P); D25; S2; Cl 0,2) ligeiramente armada com malha electrossoldada AR82 100x300 mm de aço A500 EL, disposta na face superior da base; cone assimétrico para bocal de câmara, pré-fabricado de betão simples, união rígida macho-fêmea com junta de borracha, segundo EN 1917, de 100 a 60 cm de diâmetro interior e 60 cm de altura, resistência à compressão maior que 250 kg/cm²; manilha pré-fabricada de betão simples, para câmara, união rígida macho-fêmea com junta de borracha, segundo EN 1917, de 100 cm de diâmetro interior e 50 cm de altura, resistência à compressão maior que 250 kg/cm², com tampa e aro de ferro fundido classe B-125 segundo NP EN 124, instalado em passeios, zonas pedonais ou estacionamentos comunitários. Incluindo anilha superior, p/p de material para ligações e remates, realização de furos, formação de canal no fundo do poço, junta expansiva para vedação de juntas, assentamento de degraus, assentamento de aro e ajuste entre a tampa e aro com material elastómero. Totalmente montado, ligado e testado, sem incluir a escavação, as bombas de drenagem, nem o posterior enchimento perimetral.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Marcação da câmara de inspecção em planta e corte. Eliminação das terras soltas do fundo da escavação. Colocação da malha electrossoldada. Betonagem e compactação do betão na execução da base. Montagem das peças pré-moldadas. União e enchimento das juntas dos colectores à câmara de inspecção. Vedação de juntas. Realização do furo. Limpeza da superfície. Colocação dos degraus. Betonagem e compactação do betão no enchimento do perímetro exterior do poço. Colocação de aro, tampa amovível e acessórios.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes, em especial durante o enchimento e compactação de inertes, e contra tráfego pesado.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 01

Betão (betões, argamassas e pré-fabricados).

13,041

8,694

17 04 05

Ferro e aço.

0,337

0,160

Resíduos gerados:

13,378

8,854

15 01 01

Embalagens de papel e cartão.

0,072

0,096

Total resíduos:

13,450

8,950
