QTX100

m²

Reabilitação de cobertura de fibrocimento com o sistema Onducober Sobrecubiertas "ONDULINE".

3.999,10$

Sistema Onducober Sobrecubiertas "ONDULINE" para a reabilitação de cobertura de fibrocimento, através da colocação de placas asfálticas Onducober 105 (11 ondas) "ONDULINE", de perfil ondulado e cor preto.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt13lpo051

Ud

Fixação tipo Click Onduclick "ONDULINE", de 80x47x12,5 mm, para o sistema Onducober de reabilitação de coberturas de fibrocimento.

1,400

277,58

388,61

mt13lpo050

m

Perfil Onduclick "ONDULINE", com secção rectangular de 0,035x0,070 m e 3 m de comprimento, para o sistema Onducober de reabilitação de coberturas de fibrocimento.

1,400

395,12

553,17

mt13lpo052a

Ud

Parafuso auto-roscante "ONDULINE", para a fixação entre si de perfis Onduclick.

1,000

14,07

14,07

mt13blw010d

m

Ripa de madeira de pinho da região tratado ou pinho vermelho, 42x27 mm, qualidade VI.

1,400

71,79

100,51

mt13blw131

Ud

Parafuso para fixação de ripa.

2,000

40,22

80,44

mt16lra040a

m²

Feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²°C/W, condutibilidade térmica 0,042 W/(m°C).

1,000

528,23

528,23

mt13lpo010ga

m²

Placa asfáltica Onducober 105 (11 ondas) "ONDULINE", de perfil ondulado e cor preto, à base de fibras minerais e vegetais saturadas com uma emulsão betuminosa a altas temperaturas, segundo NP EN 534.

1,150

1.212,92

1.394,86

mt13lpo040q

m

Peça de cumeeira, Onducober "ONDULINE", cor preto, para coberturas de placas.

0,200

999,42

199,88

mt13lpo020b

m

Peça de remate perimetral Onducober "ONDULINE", para coberturas de placas.

0,050

836,98

41,85

mt13lpo060a

m

Peça de remate de beirado Tapaondas "ONDULINE".

0,400

543,03

217,21

mo019

h

Oficial de 1ª construção.

0,416

361,63

150,44

mo105

h

Operário não qualificado construção.

0,416

228,41

95,02

mo050

h

Oficial de 1ª montador de isolamentos.

0,069

373,79

25,79

mo093

h

Ajudante de montador de isolamentos.

0,069

237,86

16,41

%

Meios auxiliares

2,000

3.806,49

76,13

%

Custos indirectos

3,000

3.882,62

116,48

Custo de manutenção decenal: 679,85$ nos primeiros 10 anos.

Total:

3.999,10

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

EN 534:2006+A1:2010

1.1.2011

1.1.2011

Placas onduladas betuminosas – Especificações do produto e métodos de ensaio

UNIDADE DE OBRA QTX100: REABILITAÇÃO DE COBERTURA DE FIBROCIMENTO COM O SISTEMA ONDUCOBER SOBRECUBIERTAS "ONDULINE".

CARACTERÍSTICAS TÉCNICAS

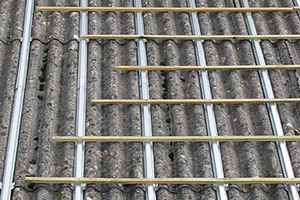

Formação de sistema Onducober Sobrecubiertas "ONDULINE" para a reabilitação de cobertura de fibrocimento, composto por: perfis metálicos Onduclick "ONDULINE", instalados a cada três ondas sobre fixações tipo Click Onduclick "ONDULINE" colocadas à pressão nos beirais e em todas as sobreposições longitudinais da onda; ripas de madeira, paralelas à linha do beiral e fixadas aos perfis metálicos; feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, colocado entre ripas; e placas asfálticas Onducober 105 (11 ondas) "ONDULINE", de perfil ondulado e cor preto, fixadas às ripas através de pregos Safe Top "ONDULINE". Incluindo p/p de colocação de cumeeira Onducober 105 (11 ondas) "ONDULINE", e terminação do perímetro da cobertura com peça de remate perimetral Onducober "ONDULINE".

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície da vertente medida em verdadeira magnitude, segundo documentação gráfica de Projecto. Incluindo formação de cumeeiras, rincões, beirais, bordos livres, laroz, encontros de vertentes com paramentos verticais superiores e laterais, remates em bordos livres laterais, chaminés, janelas e condutas de ventilação.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Não serão colocados nem apoiados sobre a cobertura elementos que a possam danificar ou dificultar a sua drenagem.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, a superfície realmente executada segundo especificações de Projecto. Incluindo formação de cumeeiras, rincões, beirais, bordos livres, laroz, encontros de vertentes com paramentos verticais superiores e laterais, remates em bordos livres laterais, chaminés, janelas e condutas de ventilação.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,060

0,055

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,184

0,307

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,036

0,036

Resíduos gerados:

0,280

0,397

17 02 03

Plástico.

0,033

0,055

17 02 01

Madeira.

0,097

0,088

Embalagens:

0,130

0,143

Total resíduos:

0,410

0,540
