IOJ032 |
m² |

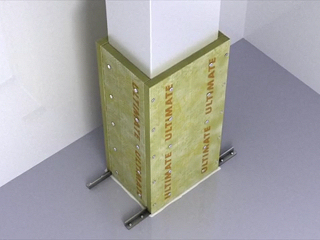

Protecção passiva contra incêndios de condutas metálicas de ventilação e extracção de fumos, com lãs minerais, sistema "ISOVER". |
5.770,71$ |
Sistema de protecção passiva contra incêndios de conduta metálica vertical de secção rectangular para garantir a resistência ao fogo EI 15 segundo EN 1366-1, sistema "ISOVER", através do recobrimento com painéis de lã mineral Ultimate Protect Slab 4.0 N "ISOVER", segundo EN 13162, de 40 mm de espessura. Inclusive pernos electrossoldados para a fixação dos painéis à superfície metálica, parafusos helicoidais de aço inoxidável Fire Protect Screw 80, de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes, pasta intumescente em base aquosa, Proteck BSF para a vedação ignífuga de passagem de condutas metálicas entre sectores de incêndio, adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, Protect BSK, para a vedação ignífuga do encontro entre a lã mineral e o paramento, e perfil em L, de aço galvanizado, de 30 mm para o reforço do encontro entre a lã mineral e o paramento. |
Unitário |
Ud |
Descrição |
Rend. |
Preço unitário |
Importância |
mt42coi120ab |
m² |
Painel de lã mineral Ultimate Protect Slab 4.0 N "ISOVER", segundo EN 13162, de 40 mm de espessura, Euroclasse A1 de reacção ao fogo, para a protecção contra incêndios de condutas metálicas rectangulares. |
1,100 |
4.085,92 |
4.494,51 |
mt12psg160d |
m |
Perfil em L, de aço galvanizado, de 30 mm. |
0,670 |
141,28 |
94,66 |
mt42coi036b |
Ud |
Cartucho de pasta intumescente em base aquosa, Proteck BSF "ISOVER", cor branca, com pH neutro e sem dissolventes, para vedação ignífuga de passagem de condutas metálicas entre sectores de incêndio. |
0,020 |
4.729,86 |
94,60 |
mt42coi035b |
kg |
Adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, Protect BSK "ISOVER", de presa lenta, para vedação ignífuga do encontro entre a lã mineral e o paramento. |
0,050 |
1.175,94 |
58,80 |
mt42coi037f |
Ud |
Pernos electrossoldáveis "ISOVER", de 40 mm de comprimento, para fixação do painel à superfície metálica. |
18,000 |
23,00 |
414,00 |
mt42coi038i |
Ud |
Parafuso helicoidal de aço inoxidável Fire Protect Screw 80 "ISOVER", de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes. |
4,000 |
30,67 |
122,68 |
mo054 |
h |
Oficial de 1ª montador de isolamentos. |
0,495 |
472,00 |
233,64 |
mo101 |
h |
Ajudante de montador de isolamentos. |
0,495 |
292,26 |
144,67 |
% |
Custos directos complementares |
2,000 |
5.657,56 |
113,15 |
|
Custo de manutenção decenal: 288,54$ nos primeiros 10 anos. |
Total: |
5.770,71 |
Referência e título da norma |
Aplicabilidade(a) |
Obrigatoriedade(b) |
Sistema(c) |
EN 13162:2012+A1:2015 |
10.7.2015 |
10.7.2016 |
|
Produtos de isolamento térmico para aplicação em edifícios — Produtos manufaturados de lã mineral (MW) — Especificação |
(a) Data de entrada em aplicação da norma harmonizada e início do período de coexistência
(b) Data final do período de coexistência / entrada em vigor da marcação CE
(c) Sistema de avaliação e verificação da regularidade do desempenho
Caderno de encargos
UNIDADE DE OBRA IOJ032: PROTECÇÃO PASSIVA CONTRA INCÊNDIOS DE CONDUTAS METÁLICAS DE VENTILAÇÃO E EXTRACÇÃO DE FUMOS, COM LÃS MINERAIS, SISTEMA "ISOVER". CARACTERÍSTICAS TÉCNICAS Sistema de protecção passiva contra incêndios de conduta metálica vertical de secção rectangular para garantir a resistência ao fogo EI 15 segundo EN 1366-1, sistema "ISOVER", através do recobrimento com painéis de lã mineral Ultimate Protect Slab 4.0 N "ISOVER", segundo EN 13162, de 40 mm de espessura. Inclusive pernos electrossoldados para a fixação dos painéis à superfície metálica, parafusos helicoidais de aço inoxidável Fire Protect Screw 80, de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes, pasta intumescente em base aquosa, Proteck BSF para a vedação ignífuga de passagem de condutas metálicas entre sectores de incêndio, adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, Protect BSK, para a vedação ignífuga do encontro entre a lã mineral e o paramento, e perfil em L, de aço galvanizado, de 30 mm para o reforço do encontro entre a lã mineral e o paramento. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida segundo documentação gráfica de Projecto. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Corte e ajuste dos painéis. Fixação dos painéis à superfície metálica. Resolução de juntas longitudinais entre painéis isolantes. Vedação de passagem de condutas metálicas entre sectores de incêndio. Vedação do encontro entre a lã mineral e o paramento. Colocação dos perfis de reforço. CONDIÇÕES DE FINALIZAÇÃO. A protecção da totalidade da superfície será homogénea. CONSERVAÇÃO E MANUTENÇÃO. Será protegida contra golpes. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projecto. |
Resíduos gerados
Código LER |
Tipo |
Peso (kg) |
Volume (l) |
17 06 04 |
Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03. |
0,079 |
0,132 |
17 04 05 |
Ferro e aço. |
0,009 |
0,004 |
Resíduos gerados: |
0,088 |
0,136 |
|
17 02 03 |
Plástico. |
0,040 |
0,067 |
Embalagens: |
0,040 |
0,067 |
|
Total resíduos: |
0,128 |
0,203 |
