ISD010

Ud

Rede de ramais de descarga.

17.194,59$

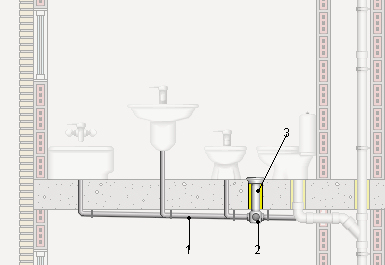

Rede interior de drenagem para casa de banho com capacidade para: sanita, lavatório simples, banheira, bidé, realizada com tubo de PVC, série B.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt36tit010bc

m

Tubo de PVC, série B, de 40 mm de diâmetro e 3 mm de espessura, segundo NP EN 1329-1, com o preço incrementado em 10% relativamente a acessórios e peças especiais.

3,840

611,85

2.349,50

mt36tit010cc

m

Tubo de PVC, série B, de 50 mm de diâmetro e 3 mm de espessura, segundo NP EN 1329-1, com o preço incrementado em 10% relativamente a acessórios e peças especiais.

1,320

780,40

1.030,13

mt36tit010fc

m

Tubo de PVC, série B, de 90 mm de diâmetro e 3,2 mm de espessura, segundo NP EN 1329-1, com o preço incrementado em 10% relativamente a acessórios e peças especiais.

2,125

1.612,08

3.425,67

mt11var009

l

Líquido de limpeza para colagem com adesivo de tubos e acessórios de PVC.

0,445

1.605,48

714,44

mt11var010

l

Cola para tubos e acessórios de PVC.

0,222

3.391,95

753,01

mt36tie010ed

m

Tubo de PVC, série B, de 90 mm de diâmetro e 3 mm de espessura, com extremo abocardado, segundo NP EN 1329-1, com o preço incrementado em 15% relativamente a acessórios e peças especiais.

0,700

793,57

555,50

mt36bsp010a

Ud

Sifão de pavimento de PVC, de 90 mm de diâmetro e 80 mm de altura, com uma entrada de 40 mm de diâmetro e uma saída de 50 mm de diâmetro, com tampa cega de aço inoxidável.

1,000

710,56

710,56

mt36bot011a

Ud

União de PVC para prolongamento de sifão de pavimento, de 40 mm de diâmetro.

4,000

100,78

403,12

mt36bot011c

Ud

União de PVC para prolongamento de sifão de pavimento, de 75 mm de diâmetro.

1,000

143,48

143,48

mt36tit010da

m

Tubo de PVC, série B, de 75 mm de diâmetro e 3 mm de espessura, segundo NP EN 1329-1.

1,000

1.070,83

1.070,83

mo006

h

Oficial de 1ª canalizador.

11,414

346,10

3.950,39

mo098

h

Ajudante de canalizador.

5,707

220,75

1.259,82

%

Meios auxiliares

2,000

16.366,45

327,33

%

Custos indirectos

3,000

16.693,78

500,81

Custo de manutenção decenal: 1.375,57$ nos primeiros 10 anos.

Total:

17.194,59

UNIDADE DE OBRA ISD010: REDE DE RAMAIS DE DESCARGA.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Quando a derivação da sanita tiver de atravessar um paramento ou laje, será colocado um negativo, para evitar o contacto com argamassas. Nos negativos será colocada uma massa asfáltica ou um material elástico para evitar contactos inconvenientes entre diferentes materiais. Será evitada a utilização de argamassa de cal ou gesso para a fixação das tubagens quando sejam encastradas nas paredes.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação interior de drenagem para casa de banho com capacidade para: sanita, lavatório simples, banheira, bidé, executada com tubo de PVC, série B para a rede de drenagem que liga os aparelhos com o sifão de pavimento e com o tubo de queda, com os diâmetros necessários para cada ponto de serviço, sifão de pavimento de PVC, de 90 mm de diâmetro, com tampa cega de aço inoxidável. Incluindo p/p de material auxiliar para montagem e fixação, acessórios e peças especiais. Totalmente montada, ligada e testada pela empresa instaladora através dos respectivos ensaios (incluídos neste artigo).

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

ENSAIOS.

Ensaio de estanquidade.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 03

Plástico.

0,576

0,960

17 02 03

Plástico.

0,009

0,015

17 02 01

Madeira.

1,806

1,642

Embalagens:

1,815

1,657

Total resíduos:

2,391

2,617
