O que são estes preços?
icq_pellets
Casa comercial
herz
ztb_020_esq

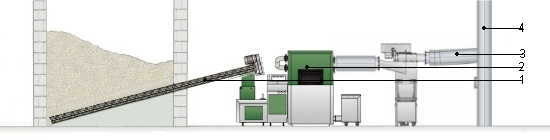

1:
Sistema de alimentação.
2:
Caldeira de biomassa.
3:
Conduta de evacuação.
4:
Chaminé.
Caldeira existente
Chaminé
Nova caldeira
Desmontagem
Caldeira ou grupo térmico
Potência calorífica máxima (kW)
dic_020_electrico
Meios
Manuais e mecânicos
Carga
Mecânica

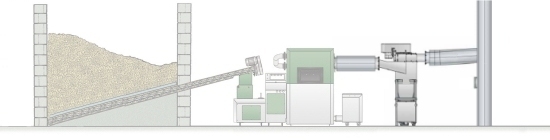

A instalação térmica a reformar dispõe de chaminé de evacuação na cobertura, que será utilizada para a evacuação, sempre que seja adequada para a nova caldeira objectivo da reforma e de conformidade com as condições estabelecidas na regulamentação vigente
ztb_herz_conex_p
Casa comercial
herz
Nota: Recomenda-se utilizar um depósito de inércia (não incluído neste artigo), especialmente em grandes instalações. O depósito reduz o número de arranques da caldeira, assegura uma transmissão uniforme de calor e garante com isso melhores condições de trabalho, aumentando o rendimento da instalação.
Caldeira de biomassa
Sistema de alimentação de pellets
Sistema de alimentação
icq_biomatic_p_1

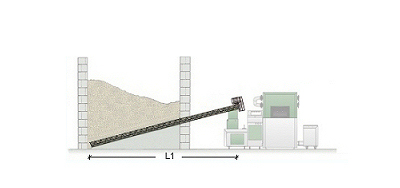

Comprimento do extractor (m)
icq_sinfin_pellets
Comprimento "L1" (m)
img_ampliar img_oculmenu Exportação: Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel'   Abrir este conteúdo no 'Excel 2007 (Office Open XML)'

ZTB020

Ud

Substituição de caldeira de aquecimento por caldeira de biomassa "HERZ", para a combustão de pellets.



10.376.780,29$

Reabilitação energética de edifício através da substituição da caldeira ou grupo térmico existente, de 30 kW de potência calorífica, por caldeira para a combustão de pellets, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com sistema de alimentação de pellets, para caldeira de biomassa série Biomatic BioControl, composto por extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", 1 m de alargamento de transportador helicoidal sem-fim fechado, com chapa de aço em "U" e conduta para a evacuação dos produtos da combustão, que liga a caldeira com a chaminé existente; após desmontagem prévia da caldeira ou grupo térmico com meios manuais e mecânicos e carga mecânica do material desmontado para camião ou contentor.



Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt38cbh011gg

Ud

Caldeira para a combustão de pellets, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com corpo de aço soldado e ensaiado à pressão, de 1803x1066x1948 mm, isolamento interior de 80 mm de espessura, câmara de combustão com sistema automático de limpeza do queimador através de prato vibratório, depósito, com permutador, de calor de tubos verticais com mecanismo de limpeza automática, sistema de recolha e extracção de cinzas do módulo de combustão, sistema motorizado com fita de recolha automática e depósito com capacidade de 240 l, controlo da combustão através de sonda Lambda integrada, sistema de comando integrado BioControl 3000, para o controlo do acumulador de A.Q.S. e do depósito de inércia.

1,000

7.423.748,09

7.423.748,09

mt38cbh015f

Ud

Sistema de depuração de gases procedentes da combustão, com isolamento incorporado, formado por vários ciclones axiais ligados em paralelos, com ligações anti-vibração, para caldeira de biomassa Biomatic BioControl "HERZ".

1,000

979.324,50

979.324,50

mt38cbh085q

Ud

Sistema de elevação da temperatura de retorno acima de 55°C, composto por válvula reguladora e bomba de circulação modelo TOP S40/10, para evitar condensações e deposições de fuligem no interior da caldeira, "HERZ".

1,000

355.975,03

355.975,03

mt38cbh100i

Ud

Arranque e formação no manuseamento de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

152.036,46

152.036,46

mt38cbh051d

Ud

Extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", para sistema de alimentação de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

816.628,02

816.628,02

mt38cbh058b

m

Alargamento de transportador helicoidal sem-fim fechado, com chapa de aço em "U", para sistema de alimentação de caldeira de biomassa Biomatic BioControl "HERZ".

1,000

110.270,12

110.270,12

mq04cag010a

h

Camião com grua de carga máxima 6 t.

1,362

3.986,91

5.430,17

mo002

h

Oficial de 1ª instalador de aquecimento.

59,028

346,10

20.429,59

mo094

h

Ajudante de instalador de aquecimento.

59,028

220,75

13.030,43

mo104

h

Operário não qualificado construção.

0,628

209,37

131,48



%

Meios auxiliares

2,000

9.877.003,89

197.540,08



%

Custos indirectos

3,000

10.074.543,97

302.236,32

Custo de manutenção decenal: 4.669.551,13$ nos primeiros 10 anos.



Total:

10.376.780,29




Caderno de encargos

UNIDADE DE OBRA ZTB020: SUBSTITUIÇÃO DE CALDEIRA DE AQUECIMENTO POR CALDEIRA DE BIOMASSA "HERZ", PARA A COMBUSTÃO DE PELLETS.


CARACTERÍSTICAS TÉCNICAS

Reabilitação energética de edifício através da substituição de caldeira ou grupo térmico existente, de 30 kW de potência calorífica, por caldeira para a combustão de pellets, potência nominal de 54 a 220 kW, modelo Biomatic 220 BioControl "HERZ", com corpo de aço soldado e ensaiado à pressão, de 1803x1066x1948 mm, isolamento interior de 80 mm de espessura, câmara de combustão com sistema automático de limpeza do queimador através de prato vibratório, depósito, com permutador, de calor de tubos verticais com mecanismo de limpeza automática, sistema de recolha e extracção de cinzas do módulo de combustão, sistema motorizado com fita de recolha automática e depósito com capacidade de 240 l, controlo da combustão através de sonda Lambda integrada, sistema de comando integrado BioControl 3000, para o controlo do acumulador de A.Q.S. e do depósito de inércia, com sistema de alimentação de pellets, para caldeira de biomassa série Biomatic BioControl, composto por extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", extractor para pellets, formado por transportador helicoidal sem-fim, de 4 m de comprimento, motor de accionamento de 0,55 kW, e 1 m de transportador helicoidal sem-fim fechado, com chapa de aço em "U", 1 m de alargamento de transportador helicoidal sem-fim fechado, com chapa de aço em "U" e conduto para a evacuação dos produtos da combustão, que liga a caldeira com a chaminé existente. Incluindo desmontagem da caldeira ou grupo térmico existente, com meios manuais e mecânicos, após desconexão prévia das redes de abastecimento e evacuação e obturação das condutas ligadas aos elementos; desmontagem de acessórios, suportes de fixação e bancada metálica de apoio, se existir, limpeza de restos, remoção e carga mecânica para camião ou contentor. Totalmente montada, ligada e colocada em funcionamento pela empresa instaladora para a verificação do seu correcto funcionamento.


CRITÉRIO DE MEDIÇÃO DE PROJECTO

Número de unidades previstas, segundo documentação gráfica de Projecto.


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Será verificado que a sua localização corresponde com a de Projecto e que a zona de colocação está completamente terminada e acondicionada.


DO EMPREITEIRO.

Coordenará o instalador da caldeira com os instaladores de outras instalações que possam afectar a sua instalação e à montagem final do equipamento.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Desconexão das redes de abastecimento e evacuação. Desmontagem da caldeira e dos seus componentes. Obturação das tubagens ligadas ao elemento. Remoção e armazenamento do material desmontado. Limpeza dos restos da obra. Carga mecânica do material desmontado e os restos de obra para camião ou contentor. Marcação através de molde. Disposição dos elementos. Montagem da caldeira e dos seus acessórios. Marcação e execução do escoamento. Marcação dos componentes do sistema de alimentação. Ligações dos elementos à rede. Colocação em funcionamento.


CONDIÇÕES DE FINALIZAÇÃO.

A caldeira ficará fixada solidamente à bancada ou paramento e com o espaço suficiente ao seu redor para permitir os trabalhos de limpeza e manutenção.



CONSERVAÇÃO E MANUTENÇÃO.

Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujidade.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projecto.




Resíduos gerados

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

15 01 01

Embalagens de papel e cartão.

3,263

4,351

17 02 01

Madeira.

3,701

3,365



Embalagens:

6,964

7,715
