NIC011

m²

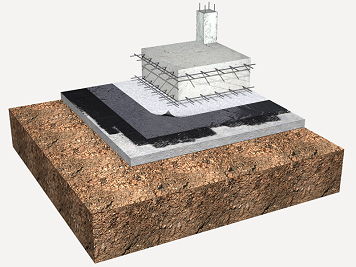

Impermeabilização de ensoleiramento geral com lâminas asfálticas.

3.102,13$

Impermeabilização sob ensoleiramento geral, com camada de betume modificado com elastómero SBS, LBM(SBS)-48-FP, Imperpuma BM PY-48 "GRUPO PUMA", acabada com filme plástico termofusível em ambas as faces totalmente aderida ao suporte com maçarico, após aplicação prévia do primário no mesmo com emulsão asfáltica estável, Imperpuma "GRUPO PUMA", e protegida com uma camada antipunçoamento de geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (150 g/m²), pronta para descarregar o betão da fundação.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt14pap100a

kg

Emulsão asfáltica estável, Imperpuma "GRUPO PUMA".

0,500

367,32

183,66

mt14pap020e

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-48-FP, Imperpuma BM PY-48 "GRUPO PUMA", massa nominal 4,8 kg/m², com armadura de feltro de poliéster de 160 g/m², de superfície não protegida acabada com filme plástico termofusível em ambas as faces. Segundo EN 13707.

1,100

2.142,76

2.357,04

mt14pap025d

m

Banda de reforço de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 32 cm de largura, massa nominal 4 kg/m², com armadura de feltro de poliéster de 135 g/m², de superfície não protegida acabada com filme plástico termofusível em ambas as faces. Segundo EN 13707.

0,500

637,66

318,83

mt14gsa020bc

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,88 kN/m, uma resistência à tracção transversal de 1,49 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², segundo EN 13252.

1,100

81,65

89,82

mo029

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,136

414,41

56,36

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,136

261,72

35,59

%

Custos directos complementares

2,000

3.041,30

60,83

Custo de manutenção decenal: 124,09$ nos primeiros 10 anos.

Total:

3.102,13

Referência e título da norma

Aplicabilidade_(a)

Obrigatoriedade_(b)

Sistema_(c)

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização f lexíveis — Membranas betuminosas armadas para impermeabilização de cober turas — Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados — Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

UNIDADE DE OBRA NIC011: IMPERMEABILIZAÇÃO DE ENSOLEIRAMENTO GERAL COM LÂMINAS ASFÁLTICAS.

CARACTERÍSTICAS TÉCNICAS

Formação de impermeabilização sob ensoleiramento geral, através de camada de betume modificado com elastómero SBS, LBM(SBS)-48-FP, Imperpuma BM PY-48 "GRUPO PUMA", massa nominal 4,8 kg/m², com armadura de feltro de poliéster de 160 g/m², acabada com filme plástico termofusível em ambas as faces, totalmente aderida ao suporte com maçarico, após aplicação prévia de primário com emulsão asfáltica estável, Imperpuma "GRUPO PUMA", e protegida com uma camada antipunçoamento de geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,88 kN/m, uma resistência à tracção transversal de 1,49 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², pronta para descarregar o betão da fundação (não incluído neste preço). Incluindo p/p de limpeza e preparação da superfície, desperdícios, sobreposições das lâminas asfálticas e banda de reforço de betume modificado com elastómero SBS, LBM(SBS)-40-FP, de 32 cm de largura, acabada com filme plástico termofusível em ambas as faces colocadas em todos os cantos e encontros do ensoleiramento com os muros.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida segundo documentação gráfica de Projecto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Limpeza e preparação da superfície na qual se tem de aplicar a impermeabilização. Aplicação da camada de primário. Colocação da banda de reforço. Execução da impermeabilização e colocação do geotêxtil separador. Tratamento dos elementos singulares (ângulos, arestas, etc.).

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projecto, incluindo as entregas e as sobreposições.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,224

0,224

17 02 03

Plástico.

0,012

0,020

Resíduos gerados:

0,236

0,244

17 02 03

Plástico.

0,146

0,243

15 01 04

Embalagens de metal.

0,040

0,067

Embalagens:

0,186

0,310

Total resíduos:

0,422

0,554
