Aterro
ACC020 Aterro
Aterro para base, através do espalhamento em camadas de espessura não superior a 30 cm de material da própria escavação, e posterior compactação com meios mecânicos até alcançar uma densidade seca não inferior a 95% da máxima obtida no teste Proctor Modificado, realizado segundo LNEC E 197, e isso quantas vezes for necessário, até conseguir a cota de subrasante.

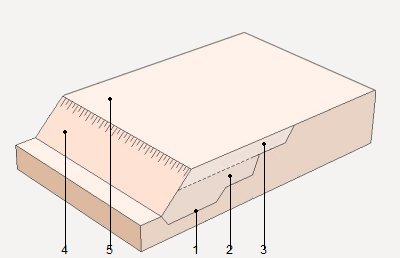

Procedência do material
1:
Base do aterro.
2:
Enchimento do núcleo do aterro.
3:
Enchimento do coroamento do aterro.
4:
Talude do aterro.
5:
Solo de fundação.
Grau de compactação em relação à densidade seca máxima obtida no ensaio Proctor Modificado

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mq01pan010a

h

Pá carregadora sobre pneus de 120 kW/1,9 m³.

0,033

4.341,79

143,28

mq04cab010b

h

Camião basculante de 10 t de carga, de 147 kW.

0,050

3.557,18

177,86

mq01doz010a

h

Bulldozer sobre correntes D-6 de 103 kW.

0,088

7.225,52

635,85

mq02cia020j

h

Camião cisterna, de 8 m³ de capacidade.

0,022

11.457,31

252,06

mq02rov010i

h

Compactador monocilíndrico vibrante auto-propulsado, de 129 kW, de 16,2 t, largura de trabalho 213,4 cm.

0,055

6.723,68

369,80

mq01mot010a

h

Motoniveladora de 141 kW.

0,019

7.315,11

138,99

mo087

h

Ajudante de construção de obra civil.

0,088

402,07

35,38



%

Custos directos complementares

2,000

1.753,22

35,06



Total:

1.788,28



UNIDADE DE OBRA ACC020: ATERRO.


CARACTERÍSTICAS TÉCNICAS

Aterro para base, através do espalhamento em camadas de espessura não superior a 30 cm de material da própria escavação, e posterior compactação com meios mecânicos até alcançar uma densidade seca não inferior a 95% da máxima obtida no teste Proctor Modificado, realizado segundo LNEC E 197, e isso quantas vezes for necessário, até conseguir a cota de subrasante.



CRITÉRIO DE MEDIÇÃO DE PROJECTO

Volume medido sobre os perfis dos desenhos topográficos de Projecto, que definem o movimento de terras a realizar em obra.



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Será verificada a possível existência de servidões, elementos enterrados, redes de infra-estruturas ou qualquer tipo de instalações que possam ser afectadas pelas obras a iniciar. Deverá dispor-se da informação topográfica e geotécnica necessária, recolhida no correspondente estudo geotécnico do terreno realizado por um laboratório acreditado na área técnica correspondente, e que incluirá, entre outros dados: características do terreno a utilizar em aterros e do terreno de base de apoio destes, até um mínimo de dois metros abaixo da camada vegetal, cota do nível freático e lençóis freáticos.


AMBIENTAIS.

Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 2°C à sombra, já que uma temperatura inferior afectaria à água contida no solo, podendo chegar a congelá-la, o que dificultaria a compactação.


DO EMPREITEIRO.

Se existissem instalações em serviço que possam ver-se afectadas pelos trabalhos a realizar, serão solicitadas às correspondentes empresas fornecedoras a sua colocação e, no seu caso, a solução a adoptar, assim como as distâncias de segurança a instalações aéreas de condução de energia eléctrica.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Implantação geral e fixação dos pontos e níveis de referência. Marcação dos bordos da base de aterro. Escavação da camada vegetal da base e preparação da superfície de apoio. Carga, transporte e espalhamento por camadas de espessura uniforme. Humidificação ou secagem de cada camada. Compactação por camadas.


CONDIÇÕES DE FINALIZAÇÃO.

A superfície do solo de fundação ficará limpa, com a rasante especificada e com o grau de compactação adequado.



CONSERVAÇÃO E MANUTENÇÃO.

Serão mantidos protegidos contra a erosão os bordos taludados, cuidando que a vegetação plantada não se seque, e será evitada a acumulação de água no seu coroamento, limpando as drenagens e calhas de drenagem quando estejam obstruídas. Será cortada a água quando se produza uma fuga junto a um talude do aterro. Não serão concentradas cargas excessivas junto à parte superior dos bordos taludados nem será modificada a geometria do talude escavando na sua base ou coroamento. Quando sejam observadas fendas paralelas ao bordo do talude será consultada a Fiscalização, que determinará a sua importância e, no seu caso, a solução a adoptar. Os taludes expostos a erosão potencial serão protegidos adequadamente para garantir a sua estabilidade.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Será medido o volume de enchimento sobre os perfis transversais do terreno realmente executados, compactados e terminados segundo especificações de Projecto, sempre que os assentamentos médios da base devido à sua compressibilidade sejam inferiores a dois por cento da altura média do enchimento tipo aterro. Em caso contrário, poderá pagar-se o excesso de volume de enchimento, sempre que este assentamento da base tenha sido comprovado mediante a instrumentação adequada, cuja instalação e custo correrá a cargo do Empreiteiro. Não serão de pagamento os enchimentos que forem necessários para restituir ao solo de fundação as cotas projectadas devido a um excesso de escavação ou qualquer outro caso de execução incorrecta imputável ao Empreiteiro, nem os acréscimos não previstos neste Projecto, estando o Empreiteiro obrigado a corrigir à sua custa os defeitos sem direito a recebimento adicional algum.



CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a realização do ensaio Proctor Modificado.



Código LER

Materiais reutilizados

Peso (kg)

Volume (l)

17 05 04

Solos e rochas não abrangidos em 17 05 03.

1.936,000

1.210,000
